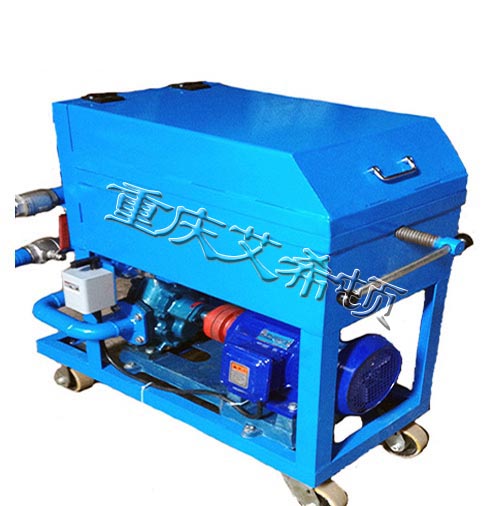

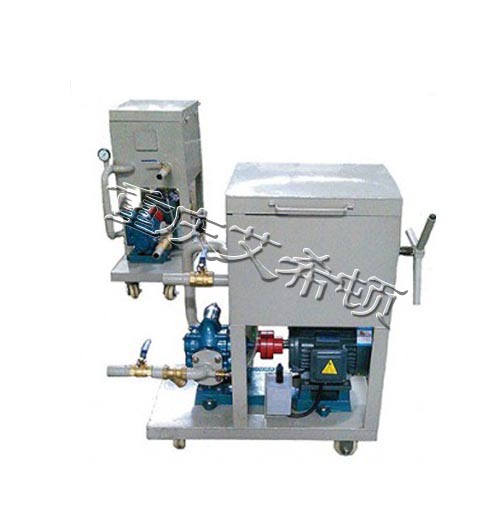

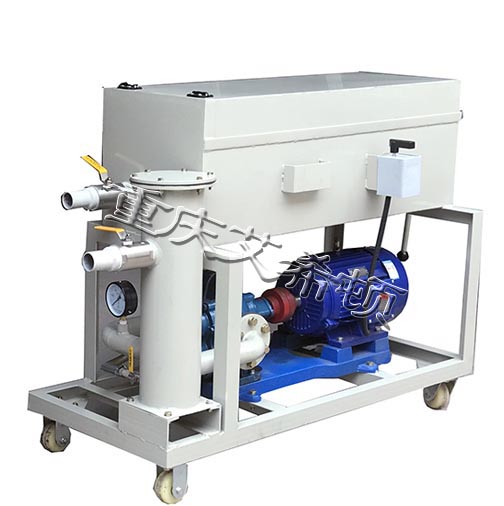

板式滤油机概述:LYAXD-200润滑油过滤杂质专用板框压力式滤油机是艾希顿自主研发的滤油机设备,制作精良、技术成熟、用料考究,滤板采用耐酸耐碱材料,经久耐用。采用高强度纤维工艺制造的滤纸强度高、纳污量大、过滤精度比传统滤纸提升10%。
重量:68-130kg 压力:0 -0.5 电源:380V/22V 噪音:68DB1.用 途
LYAXD系列板框压力式滤油机|滤油小车广泛应用于变压器绝缘油,润滑油、液压油、透平油、进行过滤,去除其中的机械杂质,提高油液的清洁度,可与我公司生产的各型真空滤油机并联使用。本机特别适合对含粉末类型杂质的油品过滤净化。
油品过滤效果图参考:
板框滤油机采用滤板与框中间夹纸压紧,然后来过滤润滑油,主要取决于滤纸的精度达到过滤杂质的目的,现在市面上滤纸的精度从1-10u都有,重负荷齿轮油不能做到高精度的过滤因为齿轮油一般粘度大,优点是滤纸的价格便宜,对于杂质比较多的,后期耗材使用费用低,缺点是精度不是很高而导致只能过滤大颗粒杂质,滤纸能吸附小分子水,只能过滤大颗粒杂质。目前市场上大小型板框机比较多,适合范围也比较广。
滤纸采用进口木质纤维和PH玻纤棉,该滤纸主要采用木质纤维为原材料,这种材质由于含有大量氧原子而具有极性,油的降解产物也是有极性的,当油的降解产物通过木质纤维带有极性位置时,降解产物将被吸引并被截留住,这是因为木质纤维有很大的活性表面,即大量的磁场区,因此对污染物的吸收和吸附非常有效。
此外,我们所选用滤纸均严格采用进口知名厂家决不去除添加剂,主要原因在于添加剂和油分子是充分融合的状态。滤纸靠木质纤维中含有氧原子后呈现出极性,而油中的细微颗粒物也呈现物理极性,所以才能达到1-5微米的过滤精度。油分子是以纳米为单位的,所以即使过滤精度已经达到1-5微米,也是远远大于油分子尺寸的,滤纸通量为额定流量的2倍,即使大部分堵塞,仍能满足滤油流通的需要。注:1微米精度是指低粘度油品(6#-32#-46#-68#润滑油、航空液压油、抗磨液压油、透平油、变压器绝缘油等)。68#以上润滑油齿轮油等是无法达到此精度标准,这也是世界难题。
技术参数表:
01 | 型 号 | LYAXD-200 | 备注 |
02 | 滤油能力(L/min) | 100 | |
03 | 工作压力(MPa) | 0 -0.5 | |
04 | 过滤面积(m2) | 3 | |
05 | 板框尺寸(mm) | 280×280 | |
06 | 压紧方式 | 手动螺旋压紧 | |
07 | 铸铝滤框数量 | 15 | |
08 | 铸铝滤板数量 | 16 | |
09 | 电机功率(KW) | 3 | |
10 | 电源 | 380V 50Hz | |
11 | 油泵 | KCB | |
12 | 进/出口径 | DN40 | |
13 | 滤纸尺寸 | 300X300 | |
防爆型技术参数 1 介质:润滑油 2绝缘等级:B 3防爆等级:ExdiaIIBT4 4防护等级:IP54 5启动开关:防爆磁力启动ExdiaIIBT4∕ IP54 6防爆电机:1.5KW ExdiaIIBT4∕ IP54 7额定转速:r/min 1450 8过滤精度:5μm 9润滑油机械杂质(%):无(检验方法GB/T511) 10含水量:可除微水 11出口压力:0.5MPa 12安装方式:移动式 13油箱连接材料;PVC钢丝增强管 14进出油管径:50mm/φ50mm 16.电源 :380V±10% 三相四线制 50Hz±10 |
