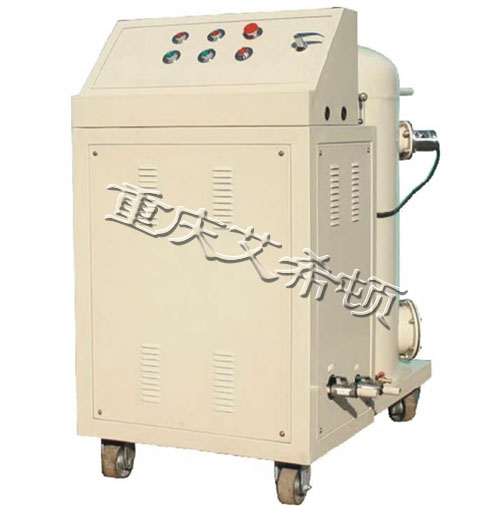

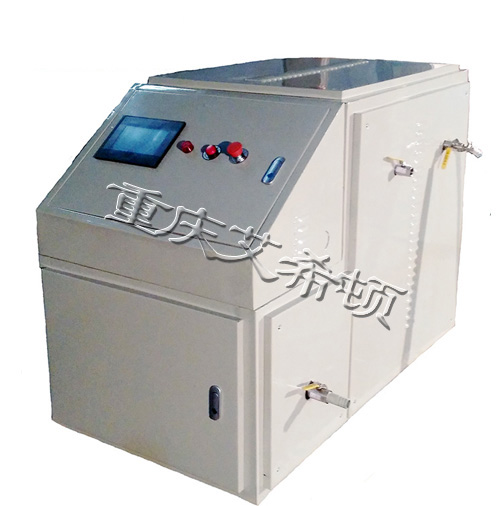

重庆艾希顿厂家直销ZZC-20液压站配套真空注油机

ZZC系列真空抽油机已广泛用于电厂、电站、油库、工矿企业对汽、柴油机油、机械油、液压油、压缩机油、透平油、绝缘油等及其它液态润滑油中的机械杂质过滤及真空抽油。

重量:112-388kg 压力:<0.4 电源:380V/220 噪音:70DB
适合状况: ZZC系列真空抽油机是本公司针对润滑油、电气绝缘油等各类矿植物液态油需要过滤杂质和真空抽油而研制生产。
免费获取报价

全国24小时免费咨询热线

023-68187522
  • 产品亮点
  • 产品参数
  • 工程案例

1. 用途:
ZZC系列真空抽油机是本公司针对润滑油、电气绝缘油等各类矿植物液态油需要过滤杂质和真空抽油而研制生产。
ZZC系列真空抽油机已广泛用于电厂、电站、油库、工矿企业对汽、柴油机油、机械油、液压油、压缩机油、透平油、绝缘油等及其它液态润滑油中的机械杂质过滤及真空抽油。
2. 性能特点:
本机轻便灵活、携带操作方便。不用滤纸、不污染场地;精密的过滤系统,能滤除各类油中的机械杂质,又能满足远距离、高扬程的加油、抽油使用。对用油量不大的汽油机、油开关、互感器、压缩机、冷冻机、机床等设备进行换油及过滤杂质更方便实用。


3. 工作原理:
开启真空泵,当真空度达到-0.065~-0.095Mpa时, 即可将抽油枪插入机器油箱中。真空度控制范围-0.07±0.02Mpa(客户设定),高于此真空度时,设备自动停机保证不形成倒灌;低于该真空度时,设备自动启动,对机组抽真空。在真空负压的情况下,机油通过强磁过滤器滤除油中的大的金属颗粒后被吸入真空塔,其贮存量可从液位计观测。
真空塔内的油液通过输油油泵将油液泵入干净的油桶,当油位达到一定位置后关闭输油油泵,从而达到输油的功能。

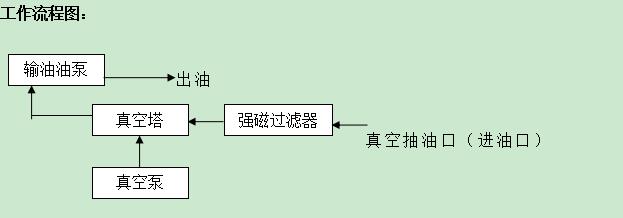

4. 工作流程图:

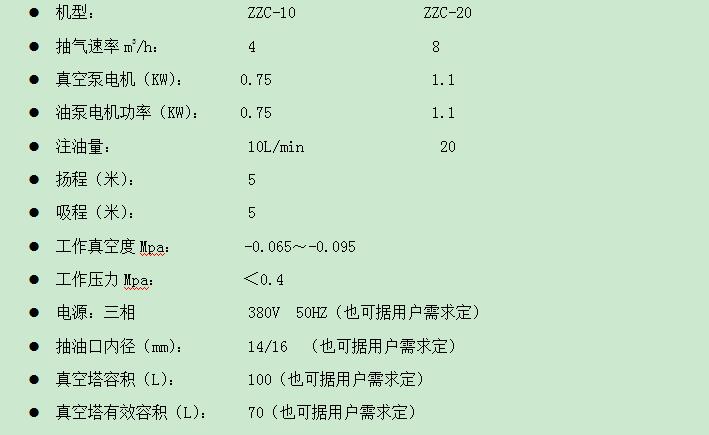

5. 技术参数:


6. 设备主要配置
ZZC系列真空抽油机是由强磁过滤器、输油油泵、真空泵、真空塔、电磁阀、单向止回阀、不锈钢球阀等组成。这些设备和单元直接影响着净油质量和注油的效率。
6.1 输油油泵
油泵选用河北泊头齿轮泵总厂生产的产品,具有运转平稳、齿面无磨损,无困液现象,噪音低,寿命长,效率高,免维护等优点。该泵摆脱了传统设计的束缚,使得齿轮泵在设计、生产和使用上进入了一个新的领域。且泵上设有安全阀作为超载保护,安全阀全回流压力为泵额定排出压力的1.5倍。
6.2 强磁过滤器
强磁过滤器由罐体、导磁性金属网、不锈钢阀门及进出油管线组成。为了强化脱除机油中金属磨削的目的,在罐内加装永久性磁铁,它的优点是:机油通过强磁过滤后,滤除有害的金属颗粒和大的机械杂质。该过滤器终生免更换,如有堵塞,可取出自行清洗,操作方便。
强磁过滤器配置精度为200目。
6.3 真空塔
真空塔主要是用来抽真空贮存油液,抽入的油液贮存到油箱中。真空塔容积100L;真空塔有效容积70 L。
6.4 浮球式液位控制器
高灵敏的浮球式液位控制系统,能自动控制真空塔的油位,使操作简单,性能安全可靠。真正达到人机分离的理想工作状态。
6.5 真空泵、单向止回阀
用于抽真空的功能。具有高真空,大抽速和特点。
6.6 真空压力传感器

6.7 电控系统
所有的电器元件留接线端子,方便客户与现场生产线上的PLC连接,通过生产线上的PLC来控制设备的工作。
6.8 外观设计
1) 整机采用全封闭结构形式,外形美观。
2) 机体装备质量完整无损,连接无松动,焊接部位无焊瘤、毛刺、锈斑。
3) 机体外部油漆通过四次工艺完成:酸洗(除锈)、氮化(防锈)、喷塑、烘烤。
4) 机体内部通过三次工艺完成:磷化、钝化、采用德国聚胺脂均匀进行内部涂层。防止内部氧化导致油中金属粒子增加,从而保证油液不被系统内部污染。
