滤油机的组成系统及其工作原理

2018-06-27   艾希顿滤油机    3643

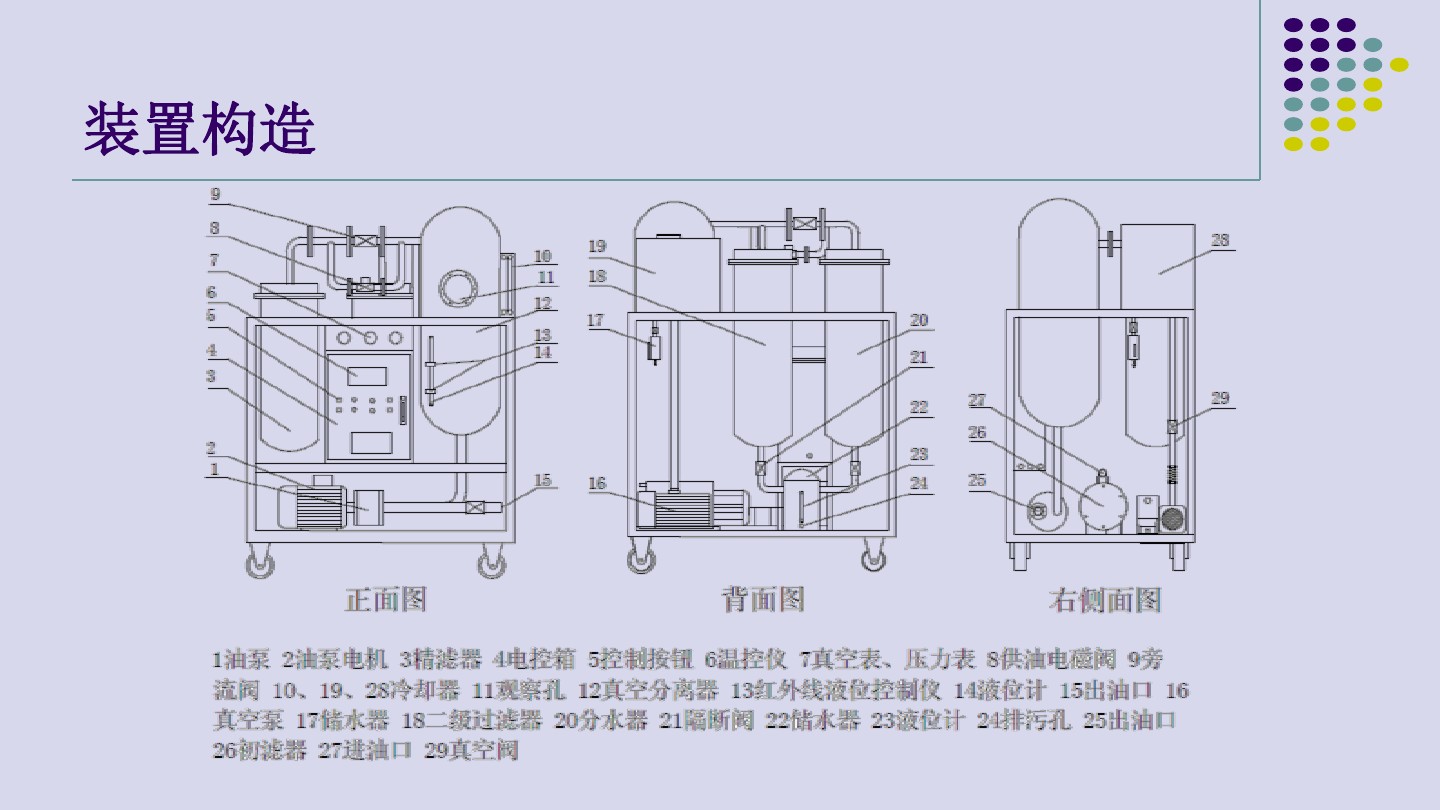

  滤油机系统的组成:

  过滤系统:(·初滤器 ·二级过滤器 ·精滤器)→加热系统:(·加热器 ·温度控制器 ·超温保护器)→分水系统:(·分水器 ·储水器)→真空系统:(·真空分离器 ·真空泵 ·冷却器 ·强风冷却器)

滤油机

  滤油机的主要功能:1.滤除油中的细小颗粒    2.分离出油液中大量水分    3.分离油液中的水分,气体。

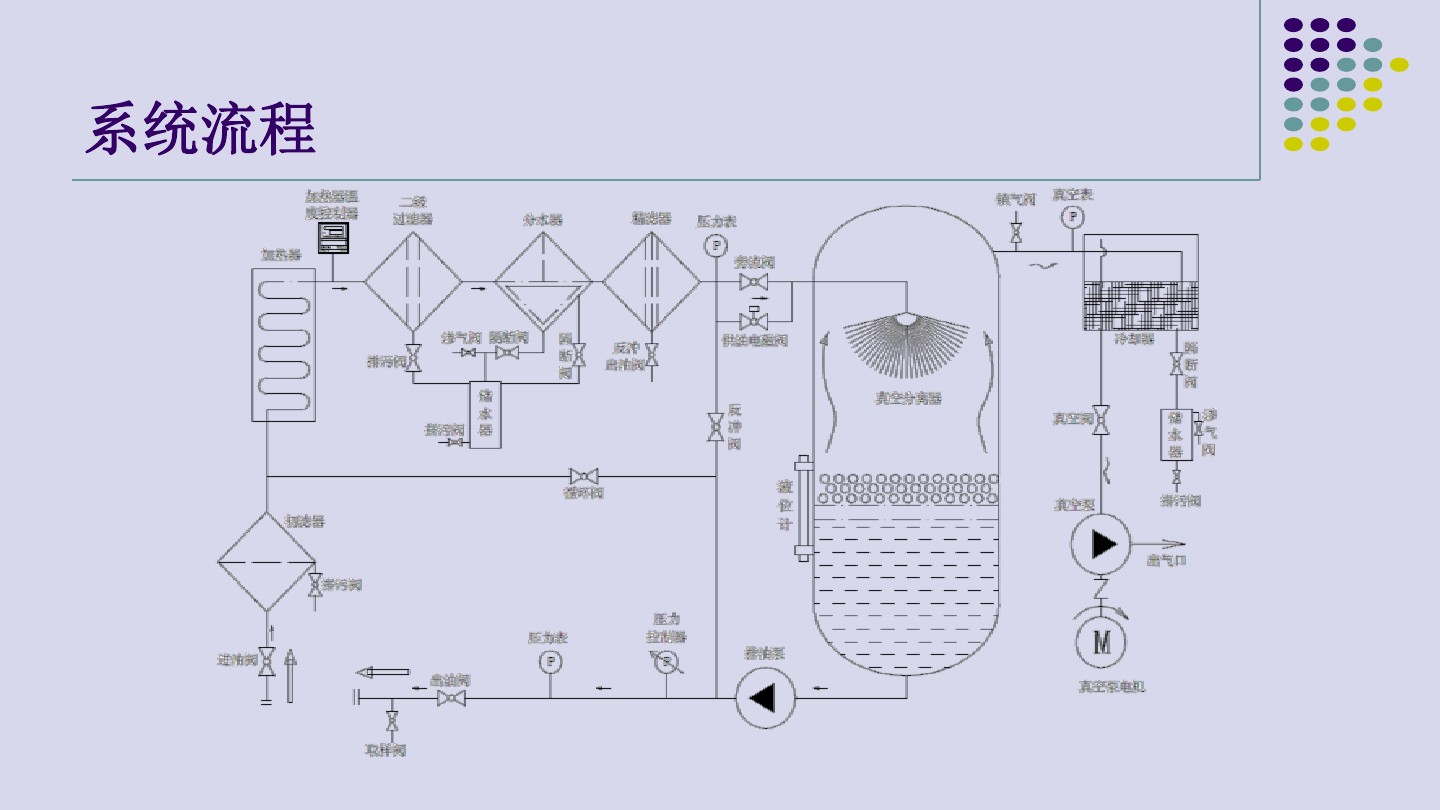

  滤油机的工作原理 :

  ① 油液在内外压差的作用下首先经入口进入初滤器,除去大颗粒杂质

  ② 进入加热器进行热交换加热(使油液的流动性更好和在真空分离器内油液中水份的蒸发)

  ③ 经加热后的油液进入二级过滤器,除去油液中较细颗粒杂质

  ④ 再进入分水器,因分水器采用了强化亲水疏水技术,改变了油水两相界面的相互作用力,使油液中细小 OZW 相击破,使油中的细小水滴加速运动,并聚结成大的水滴从油中分离析出,沉淀于收集器中

  ⑤ 经过破乳分水后的再经过精滤器,除去油中微粒杂质

  ⑥ 油液继续进入特制个性化的真空分离器中,利用分子分离技术原理对油液进行变压解析、真空滞留、闪急立体蒸发、消除分子间结合力,使油液中溶解水、溶解气体、游离气体快速溃破油膜脱离油分子而析出,在真空分离器中先形成雾状,再形成膜状,使其在真空中的接触面积扩大为原来的数百倍,油中的水分在高热、高真空度、大表面,高抽速的条件下得到快速汽化并由真空系统排出

  ⑦ 经真空汽化脱水后的干燥油液,经排油泵泵入工艺系统

  ⑧ 由真空分离器上部排出的水蒸气,首先经冷凝器降温除湿后,因冷凝器采用了介质循环冷却,使大部分水蒸气还原成水;其它部分气体再进入冷却器中进行再次冷却,还原成的水经储水器排出;经两次冷凝除湿后的干澡气体,最后由真空泵排向空气中

真空滤油机
